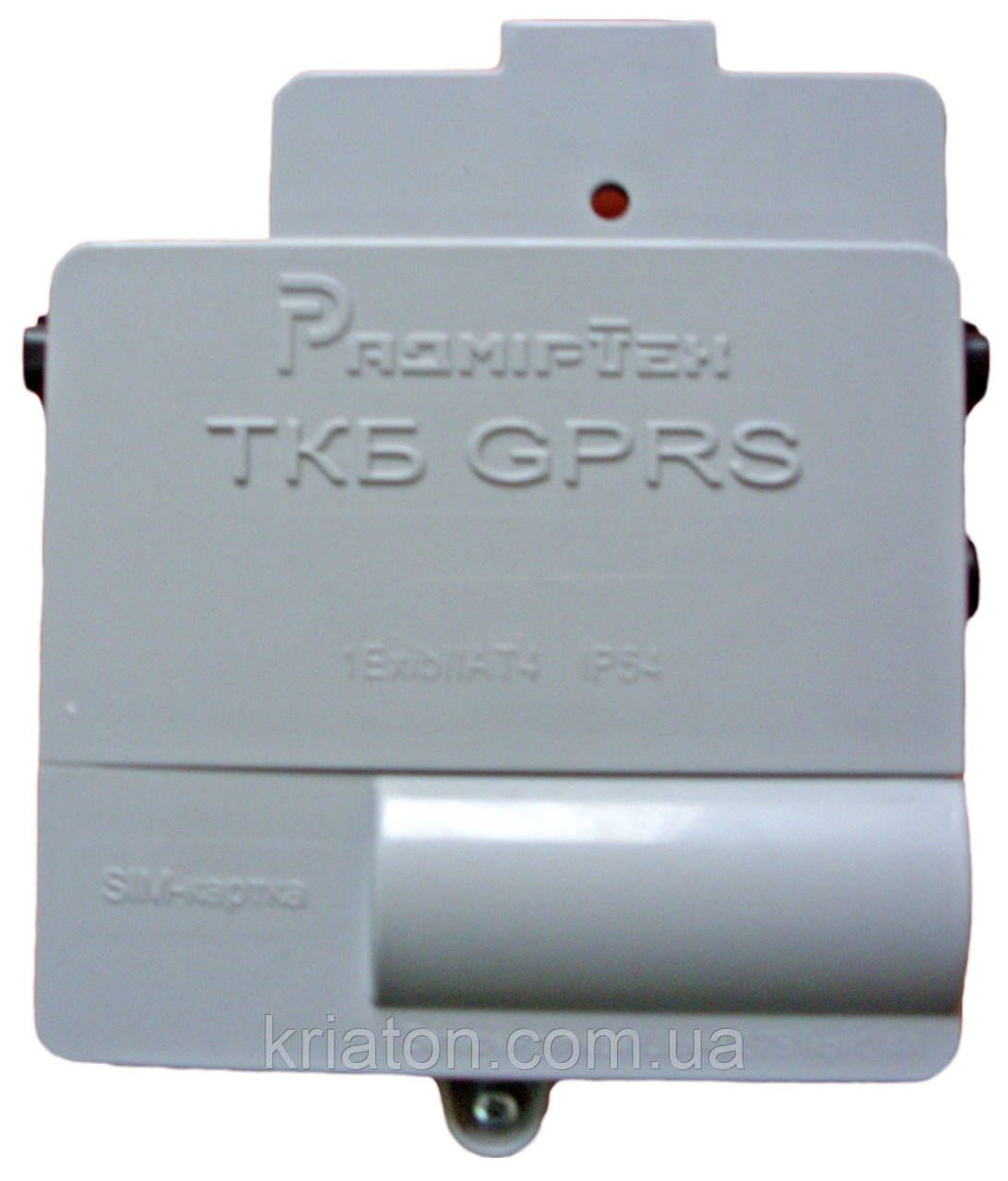

GPRS-модем для побутових лічильників газу ТКБ
GPRS модем для побутових лічильників газу ТКБ (далі GPRS модем ТКБ) призначений для застосування на вузлах обліку споживачів газу, на яких встановлені лічильники газу типорозміром до G10 (далі БСГ) з метою автоматизації обліку, організації інформаційних мереж і надання даних по обліку служб розрахунку і нагляду, у відповідності з діючими правилами обліку.
GPRS модеми ТКБ призначені для роботи з лічильниками газу, які мають низькочастотний вихід типу «сухий контакт» з частотою до 2 Гц і тривалістю імпульсів не менше 50 мс (НЧ).
Підключення GPRS модему ТКБ до БСГ здійснюється за допомогою вбудованого в корпус GPRS модему ТКБ(рис. 1) або виносного (рис.2) датчика імпульсів.
Основні функції GPRS модему ТКБ:
- отримує імпульсні сигнали, що надходять від датчика імпульсів БСГ;
- підсумовує обсяг природного газу в робочих умовах, згідно отриманих даних від БСГ;
- накопичує і зберігає дані значень об'єму газу:
- погодинні — протягом 64 доби;
- щодобові — протягом 128 діб;
- щомісячні – протягом 32 місяців;
- накопичує і зберігає протягом 128 діб інформацію про час і характер аварійних ситуацій;
- накопичує інформацію про зміни конфігурації GPRS модему ТКБ;
- реєструє спроби впливу магнітом з метою спотворення показань БСГ (дату, час початку і закінчення дії магніту);
- передає на сервер диспетчерської по каналу GPRS зв'язку накопичені дані (графік передачі даних визначає головне підприємство);
- має можливість дистанційно змінювати графік виходу на зв'язок і обсяг переданої інформації на сервер диспетчерської;
- передає на сервер диспетчерської дані про стан, рівень заряду і ресурсу батарей живлення, рівня GSM сигналу тощо;
GPRS модем ТКББ виготовляється з видом вибухозахисту «іскробезпечний електричний ланцюг», має маркування «1ЕхibIIАТ4», відповідає вимогам ДСТУ 7113, ГОСТ 22782.5-78 (Сертифікат СЦ16 0053. Додаток до сертифікату СЦ16 0053.)
Ступінь захисту по ГОСТ 14254-96 (МЭК 529-89) для GPRS модему ТКБ IP54.
В GPRS модем ТКБ застосовується радиотерминал (радіомодуль) системи стільникового зв'язку GSM-900/1800. GPRS модеми ТКБ сертифіковані, включені до «Реєстру радіоелектронних засобів та випромінювальних пристроїв, що можуть застосовуватися на території України в смугах радіочастот загального користування» ДП «Український державний центр Радіочастот» (Сертифікат відповідності).
В залежності від умов експлуатації GPRS модеми ТКБ можуть виготовлятися як з вбудованою, так і з виносною антеною.
Харчування GPRS модему ТКБ здійснюється від вбудованої літієвої батареї, яка забезпечує безперервну роботу протягом не менше 8 років при дотриманні наступних правил експлуатації:
- опитування не частіше 1 разу на 10 діб;
- рівень GPRS сигналу не менше 15 одиниць.
Режим роботи GPRS модему ТКБ — тривалий безперервний.
GPRS модеми ТКБ експлуатуються при температурі навколишнього середовища від – 40 °С до + 85 °С та вологості повітря до 95 % при температурі до 25 °С.
Основні технічні характеристики GPRS модему ТКБ:
- середнє напрацювання на відмову не менше 17000 год;
- вихідна потужність:
- Class 4 (850/900 МГц не більше 2 Вт;
- Class 1 (1800/1900 МГц не більше 1 Вт;
- передача даних: GPRS Class 10/8 В, вбудований ТСР/ІР протокол;
- сила струму, споживана GPRS модемом:
- у режимі передачі сповіщень — не більше 120 мА;
- режимі прийняття інформації мережею GSM не більше 20 мА.
Для роботи з GPRS модемом ТКБ розроблена програма «nVega (t)» забезпечує:
- вибіркове опитування і модифікацію параметрів окремого GPRS модему ТКБ;
- відображення інформації, прочитаної з GPRS модему ТКБ у вигляді таблиць;
- створення звітів про роботу GPRS модему ТКБ за вказаний період часу
