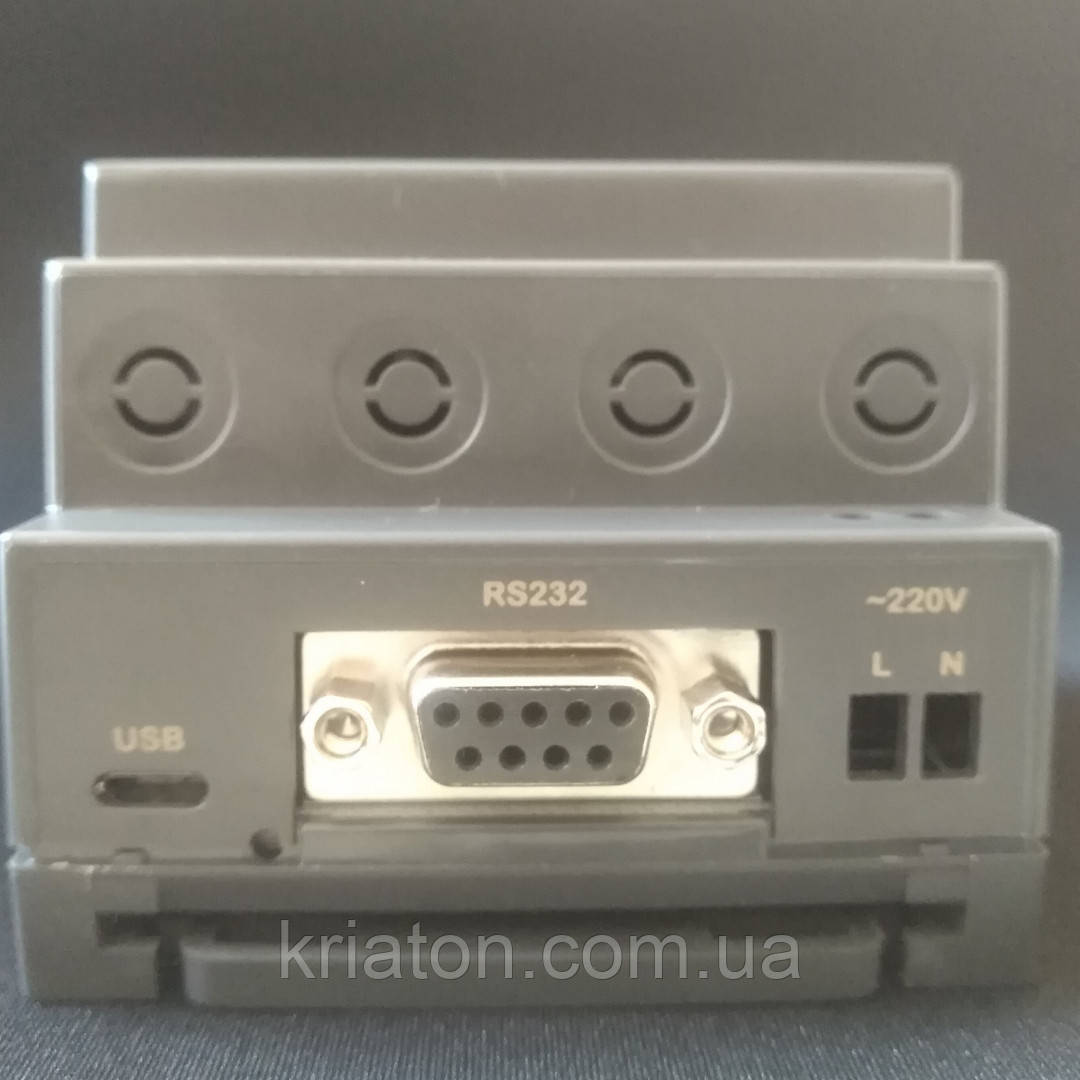

IRZ ATM 21.A

Дводіапазонний (900/1800 МГц) GSM/GPRS-модем ATM21.A виконаний в пластиковому корпусі з можливість кріплення на DIN-рейку. Особливістю модему є наявність портів RS232 і RS485 і можливість автоматично встановлювати з'єднання GPRS і передавати дані.

Призначення ATM21.A - передача даних по мережах стільникового зв'язку. Пристрій знаходить широке застосування в системах збору даних і управління технологічними процесами, системи телеметрії і телемеханіки, а також в автоматизованих системах обліку енергоресурсів. Модем може працювати як зі звичайним сервером, так і зі спеціалізованим сервером iRZ Collector.

ATM21.A автоматически, без ввода AT-команд, подключается к сети GPRS и устанавливает соединение с указанным в настройках сервером. Поддерживаются различные режимы работы с сервером: постоянное соединение, работа по расписанию, а также соединение по звонку или SMS-сообщению на модем. Ждущий режим модема обеспечивает экономию трафика и потребляемой электроэнергии. Для подключения устройств модем имеет порты RS232 и RS485, оторый могут работать отдельно или одновременно, для управления внешними устройствами — три дополнительных вывода GPIO. Настройка, обновление встроенного программного обеспечения и тестирование модема (через USB) выполняется в программе с интуитивно понятным графическим интерфейсом.

Характеристики

Диапазон рабочих частот:

• 850/900/1800/1900 МГц

Выходная мощность передатчика:

• На частоте 850/900 МГц — 2 Вт

• На частоте 1800/1900 МГц — 1 Вт

Технологии передачи данных:

• GPRS

• CSD

• SMS

• USSD

Характеристики аппаратной части:

• Количество SIM-карт — 2

• Micro-USB для настройки и протоколирования работы модема

• Количество последовательных интерфейсов – 2 (RS232 и RS485)

• Варианты питания модема — 7-40 В DC или ~220 В AC (только ревизия ATM21.B)

Электрические характеристики:

От внутреннего блока питания (только ревизия ATM21.B):

• Напряжение питания AC от 90 до 264 В

• Частота напряжения питания 50/60 Гц

От внешнего блока питания:

• Напряжение питания DC от 7 до 40 В

• Ток потребления в режиме GPRS, не более:

  • при напряжении питания +12 В — 250 мА

  • при напряжении питания +24 В — 125 мА

• Ток потребления в ждущем режиме, не более:

  • при напряжении питания +12 В — 80 мА

  • o при напряжении питания +24 В — 40 мА

Разъёмы и интерфейсы:

• 10-контактный разрывной коннектор (интерфейс RS485, 1 GPO, 3 GPIO, питание модема 7-40 В)

• Разъем DB9-F (интерфейс RS232)

• Разъем Micro-USB (интерфейс USB 2.0)

• Разъем SMA-F для подключения GSM-антенны

• Винтовой клеммный коннектор (питание модема ~220В/50Гц, только ревизия ATM21.B)

Физические характеристики:

• Пластиковый корпус с креплением на DIN-рейку

• Габаритные размеры корпуса (без учета разъемов) — не более 91 x 71 x 59 (Д x Ш x В), (±1мм)

• Габаритные размеры устройства (с учетом разъемов) — не более 102 x 71 x 59 (Д x Ш x В), (±1мм)

• Вес изделия — не более 150 гр.

• Диапазон рабочих температур: от –40°С до +70°С

• Диапазон температур хранения: от –40°С до +85°С
